Magic-Ben MAG1 WifiモデルのLTE対応化

先月発売された中華UMPCのMagic-Ben MAG1が先日届きました。
16GBメモリ、ストレージ512GBのWifi版です。
販売開始の時点ではWifiモデルしか無かったのですが、後になってLTE対応版も発表されました。
後出しとかうっそだろ・・・と思ってたのですが、どうやらWifi版にも「SIMスロットとアンテナは搭載されてます!」という話だったので、別途ワイヤレスWANモジュールを購入してLTEに対応させてみました。
その手順について手短に紹介いたします。

Magic-Ben MAG1

Magic-Ben MAG1 Ultrabook Core m3-8100y 8.9インチ 狭い縁 2K IPSタッチスクリーン Windows 10搭載 (WiFi, 16GB+512GB)
Magic-Ben
【ハードウェア】※ご注意:本製品をご自分で修理・分解・改造しないでください。ご自身で分解したり、改造した場合、弊社は保証対象外となりますので、あらかじめご了承ください。※ Windows 10をプリインストール、Intelの最新プロセッサー「Core m3-8100y」を搭載、ベース動作周波数は1.1GHzで節電。複雑なタスクを処理する場合、最大3.4GHzに達する、処理速度が速くなる。プロセッサ機能は、Office、資料作成やネットサーフィン、動画閲覧などの要求を満たすことができる第7世代よりも55%向上しています。高度な計算でも、より簡単に処理できます。16GBデュアルチャネル高速メモリが搭載。512Gの大容量のSSDストレージスペースでより大量なデータを保存可能。M.2 SSDハードディスク・インタフェースが付いてSSDハードウェアを追加可能。SSD搭載で、とっても静か。起動や処理も素早く快適に!
スポンサーリンク

用意するもの

SIMカード

キャリアでもMVNOでもお好きなSIMを用意してください。
挿せる形状はnanoSIMのみですので注意してください。

ワイヤレスWANモジュール

M.2スロットに挿せるやつを適当に探してください。
使いたいSIMの通信仕様に合っているものを選びましょう。
とくにおすすめはありませんが、自分はOCNモバイルONEのSIMを使うため、docomoに対応した富士通のANT30MO-01-Cにしました。

プラスドライバー

ごく普通の0番プラスドライバーだけで十分です。

SIMカード取り出しピン

お持ちでない場合はわざわざ買わなくとも、細い針金や安全ピンなどでも代用できます。

WANモジュールの取り付け

作業準備

まずは本体を裏返して、ドライバーで6か所のネジをはずしましょう。特にコツは要りません。
右下だけはシールで塞がれているので、剥がしてください。

本体裏面

ネジが外れたら簡単に裏蓋が取れると思います。
右上の部分がWANモジュール取り付け部になります。

本体内部

アンテナのコネクタがテープで留められているので、テープをはがして取り出します。

アンテナコネクタ

そしたらコネクタをWANモジュールのMAIN端子に接続します。(AUXでもいいらしい)
しっかり付けないと外れてしまうので気を付けてください。

アンテナの接続

M.2スロットにWANモジュールを斜めに差し込みます。

WANモジュールの差し込み

スロットに差し込めたら、モジュールを倒してネジ穴と合わせて、ジュールに付属していたネジで留めます。
ネジ穴にはオレンジのフィルムが貼ってあるので、あらかじめ剥がしておいてください。

WANモジュールを固定する

アンテナ線がモジュールの上に乗らないように取り廻したら、蓋を閉めて完了です。

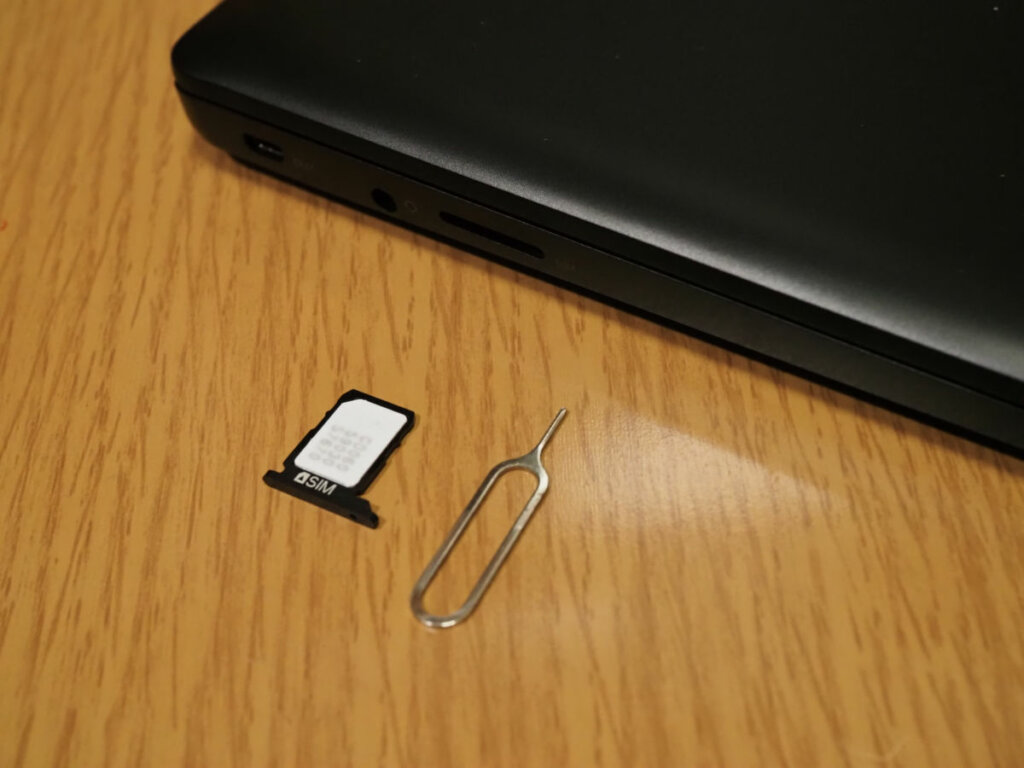

SIMの取り付け

本体側面にあるSIMスロットの穴にピンを差して取り出します。
SIMをはめ込んだら元に戻します。

SIMの取り付け

APNの設定

電源を入れてWindowsを立ち上げます。
デスクトップ右下のネットワークアイコンをクリックして、携帯ネットワークが有効になっているのを確認します。
次にAPNを設定するために、その携帯ネットワークを右クリックして設定を開きます。

携帯ネットワーク

詳細オプションをクリックしてください

携帯電話の設定

あとはSIMに合わせたAPNを登録して完了です。
しばらくするとWifi無しでインターネットにつながるようになるでしょう。

APNの追加

おしまい(/・ω・)/
